高通量植物分蘖测量系统用于测量温室盆栽的禾本科植物的分蘖数。以工业CT为基础，结合农业应用实践重新设计，主要包括自动传送系统、X-射线发射器、X-射线检测器、自动旋转平台、伺服电机控制器和电脑工作站。测量时利用传送系统将被测植株传送至旋转平台，通过电脑工作站对伺服电机控制器进行调控，使之稳定匀速驱动旋转平台进行360°自动旋转，该过程中X-射线发射器和检测器则处于固定位置进行扫描测量，图像自动获取、存储和分析，整个测量过程大约20 s完成。

焦点到检测器的最大距离：850 mm

焦点到被测物的距离：740 mm

视野面积：20 x 20 cm

焦点尺寸：约0.8 mm

工作电压范围（kV）：40 – 80

工作电流范围（mA）：0.2 – 1

实际工作电压（kV）：50

实际工作电流（mA）：1

剂量当量率：0.06 μSv/h

发射器焦点到旋转平台距离：1122 mm

发射器焦点到检测器距离：1412 mm

放大倍数：1.26

横截面视野范围：244 mm

X-射线检测器：线阵X-射线检测器X scan 0.4f3-205

X-射线管电压范围（kV）：20 -160

像素数目：768

像素间距（mm）：0.4

像素高度（mm）：0.6

像素宽度（mm）：0.3

最大扫描速度（cm/s）：80

专为禾本科植物分蘖数测量而设计的CT系统

特别适合水稻、小麦等作物的分蘖数量

集成自动传送系统

对植物分蘖位置进行360度旋转断层扫描(CT)

扫描完成后自动完成分蘖计数

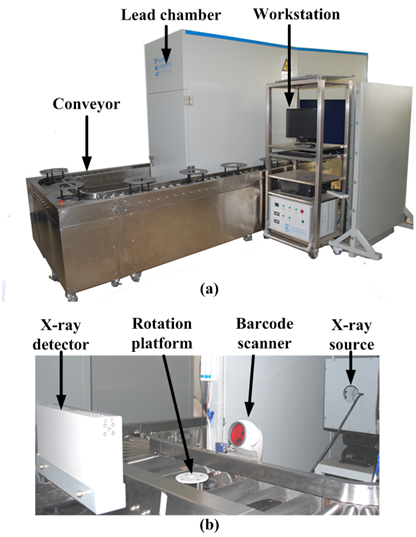

（a）高通量植物分蘖测量系统系统图

（b）X-ray成像系统

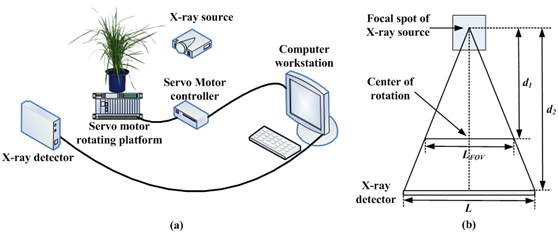

X射线工作原理示意图（a）和结构图（b）描述了x-ray CT系统来测量水稻分蘖，扇形X-ray射线源和线阵列X-ray探测仪用来对盆栽植物进行断层成像。

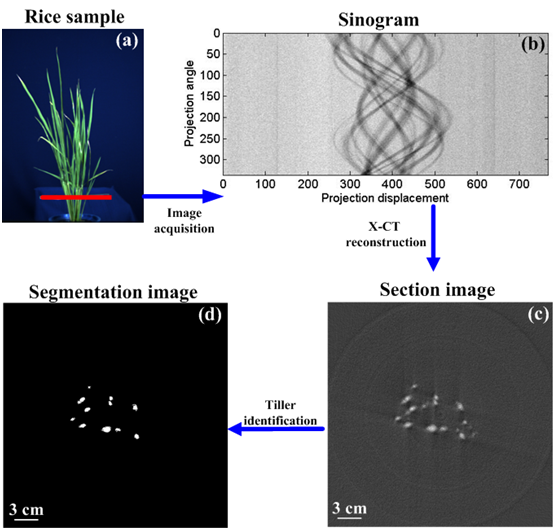

以水稻样品为例，图(a)展示了水稻样品的原图，图(b)是获取的正弦投影，图(c)水稻断层图像成像效果，图(d)描述了图像处理结果。

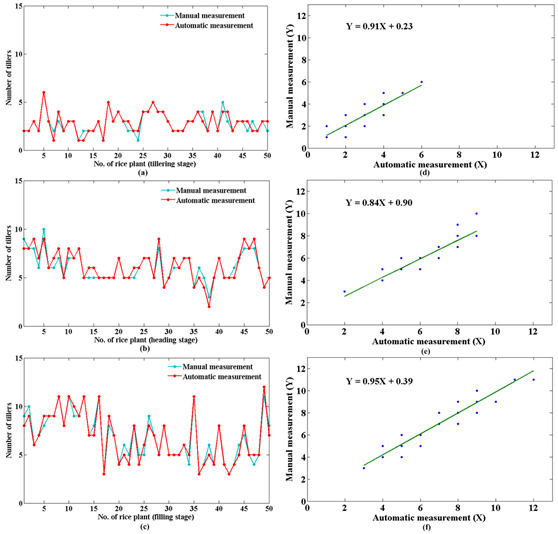

水稻样品在分蘖期、抽穗期以及灌浆期系统测量分蘖数量与人工测量值相关性分析。
